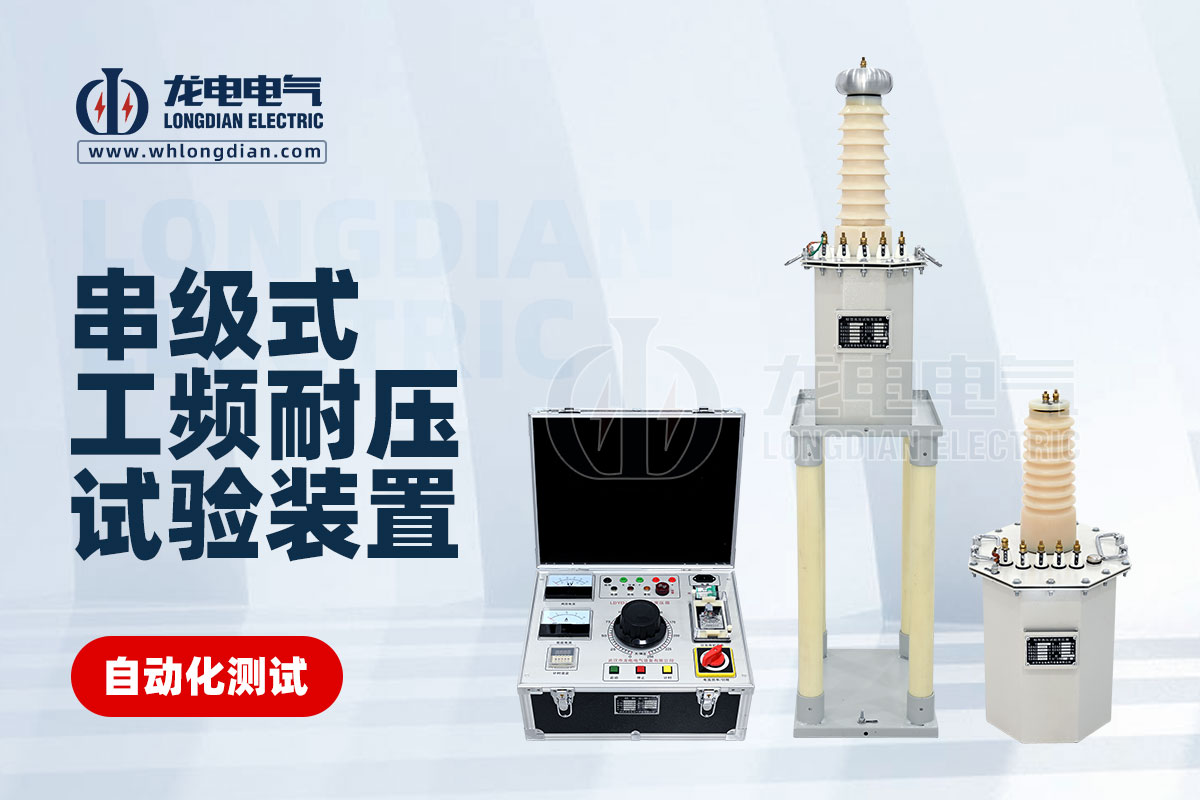

串級式工頻耐壓試驗裝置是一種通過多個試驗變壓器串聯連接，以獲得更高試驗電壓的設備。它的工作原理主要基于電磁感應和電壓疊加的原理。

串級式工頻耐壓試驗裝置基本原理

● 多個試驗變壓器的串聯： 將多個試驗變壓器首尾相連，形成一個串聯電路。

● 電壓疊加： 當?shù)蛪弘娫醇釉诘谝粋€(gè)變壓器的初級繞組上時，根據電磁感應原理，在每個變壓器的次級繞組上都會產生一個電壓。這些電壓按照相位關系疊加，從而在整個串聯電路的輸出端獲得一個更高的電壓。

● 升壓比的計算： 每個試驗變壓器的升壓比是固定的，通過串聯多個變壓器，可以將升壓比相乘，從而獲得更高的總升壓比。

串級式工頻耐壓試驗裝置工作過程

● 電源輸入： 將低壓工頻電源接入第一個試驗變壓器的初級繞組。

● 電壓升高： 電源電壓經過第一個變壓器升壓后，再輸入到第二個變壓器的初級繞組，依次類推，直到最后一個變壓器。

● 輸出高壓： 最后一個變壓器的次級繞組輸出即為所需的試驗高壓。

● 接入被試品： 將待測設備（即被試品）接入高壓輸出端，進行絕緣強度試驗。

串級式工頻耐壓試驗裝置優點

● 高電壓輸出： 可以獲得遠高于單個變壓器額定電壓的試驗電壓，滿足高壓設備的試驗需求。

● 靈活配置： 可以根據不同的試驗要求，靈活調整串聯的變壓器數量，以適應不同電壓等級的試驗。

● 提高試驗效率： 相較于其他類型的試驗裝置，串級式裝置可以更快速地獲得高電壓，提高試驗效率。

串級式工頻耐壓試驗裝置通過多個試驗變壓器的串聯，實現了高電壓的輸出，為電力設備的絕緣性能提供了可靠的保障。它的工作原理簡單明了，但實際應用中涉及到很多技術細節，需要專業人員進行操作和維護。
