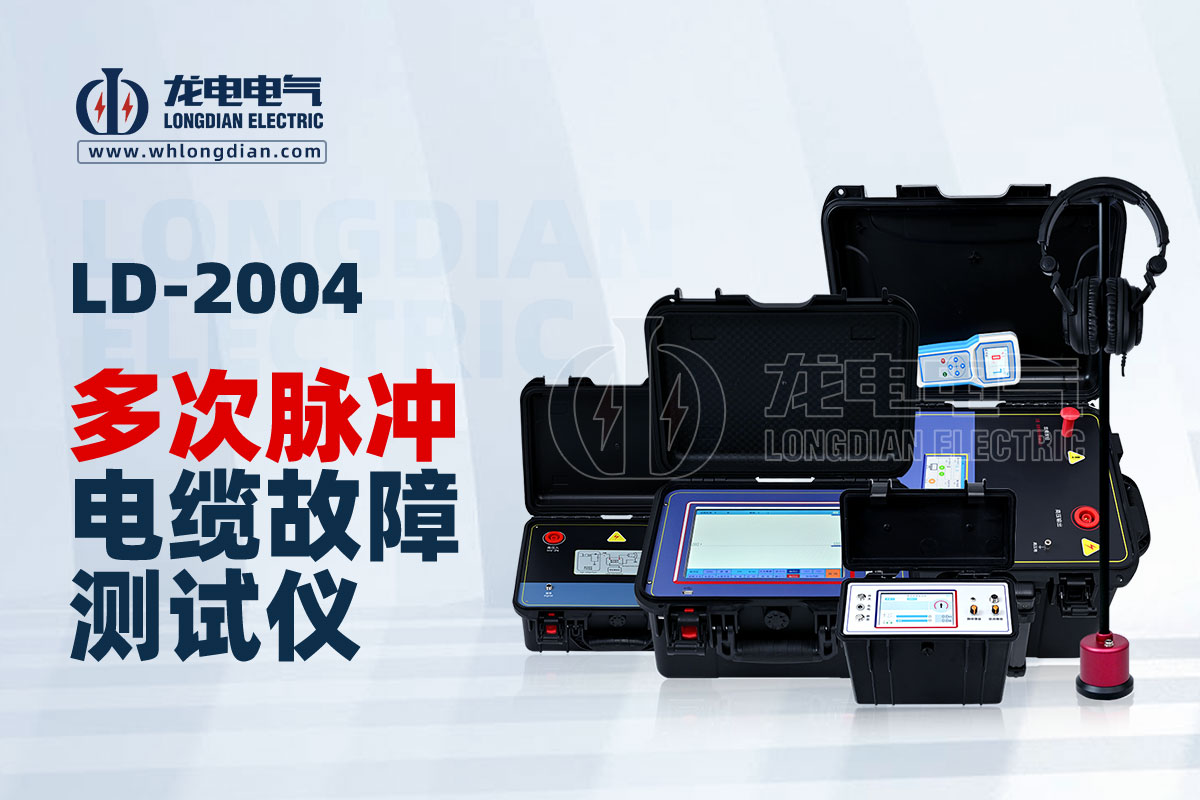

多次脈沖電纜故障測試儀是電力系統中不可或缺的設備，用于快速、準確地定位電纜故障點。其核心原理是通過施加高壓脈沖，產生反射波，根據回波的時間差來計算故障點距離。本文將深入探討多次脈沖電纜故障測試儀的關鍵技術參數，并分析其對測試結果的影響。

主要技術參數及詳解

1. 脈沖電壓

• 峰值電壓： 測試儀輸出的最高電壓值，決定了儀器可測試的電纜最大長度和故障類型。電壓過低，可能無法激發深埋故障點的電弧；電壓過高，可能損壞電纜。

• 脈沖寬度： 脈沖的持續時間，影響故障定位的精度。脈沖寬度越窄，定位精度越高。

• 脈沖重復頻率： 單位時間內輸出脈沖的次數，影響測試效率。頻率越高，測試速度越快。

2. 脈沖波形

• 上升時間： 脈沖電壓從0上升到峰值的時間，影響脈沖的能量集中程度。上升時間越短，能量集中度越高，越有利于激發故障點。

• 衰減時間： 脈沖電壓從峰值下降到0的時間，影響脈沖的穿透能力。衰減時間越長，穿透能力越強，越有利于定位深埋故障點。

3. 測量精度

• 距離測量精度： 指測試儀測量故障點距離的準確度，一般以米為單位。

• 時間測量精度： 指測試儀測量脈沖傳播時間的時間精度，直接影響距離測量精度。

4. 其他參數

• 阻抗匹配： 測試儀與電纜之間的阻抗匹配程度，影響脈沖的反射和傳輸。

• 濾波功能： 濾除干擾信號的能力，提高測試結果的準確性。

• 顯示方式： 數字顯示、圖形顯示等，影響操作便捷性和結果直觀性。

• 存儲功能： 存儲測試數據和波形，方便后續分析和比較。

技術參數對測試結果的影響

• 脈沖電壓過低： 無法激發深埋故障點的電弧，導致無法定位。

• 脈沖寬度過寬： 定位精度降低，難以區分相鄰故障點。

• 脈沖重復頻率過低： 測試效率低下。

• 阻抗不匹配： 產生較大的反射波，影響故障定位精度。

• 環境干擾： 外界電磁干擾、接地不良等因素會影響測試結果。

選擇合適的測試儀

選擇多次脈沖電纜故障測試儀時，應綜合考慮以下因素：

• 電纜類型: 不同類型的電纜對測試信號的衰減和反射特性不同。

• 故障類型： 不同的故障類型對測試信號的響應也不同。

• 電纜長度： 電纜長度決定了所需的脈沖電壓和能量。

• 測試環境： 現場環境的復雜程度影響測試的難度。

• 測試要求： 對測試精度、速度和操作性的要求。

多次脈沖電纜故障測試儀的技術參數對其性能有著重要的影響。在選擇和使用測試儀時，應充分了解其技術參數，并結合實際情況進行綜合考慮，才能達到最佳的測試效果。
