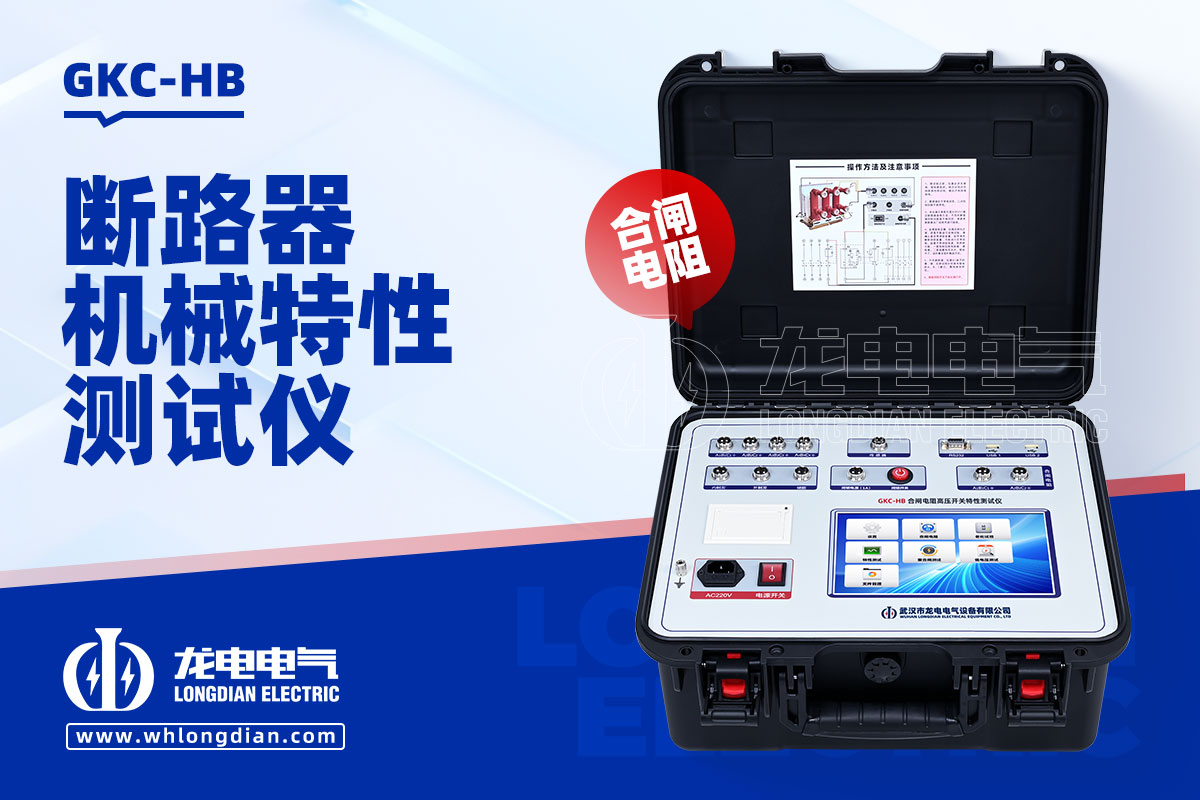

高壓開關性能測試儀，通常也被稱為高壓開關機械特性測試儀或斷路器特性測試儀，是電力系統中用于檢測和評估高壓開關（如斷路器、隔離開關等）機械和電氣性能的關鍵設備。它的主要目的是確保高壓開關在電力系統中的安全、可靠運行。

高壓開關性能測試儀的工作原理主要是通過精確測量高壓開關在合閘、分閘操作過程中的各種時間參數、速度參數、行程參數以及線圈電流等，從而判斷開關的機械特性和整體性能。

它通常通過以下方式實現：

• 傳感器與信號采集： 測試儀會連接到高壓開關的相應部位，通過位移傳感器（測量觸頭行程）、時間傳感器（計時）、電流傳感器（測量操作線圈電流）等采集實時的動作信號。

• 高速采樣與數據處理： 采集到的模擬信號會經過模數轉換器（ADC）轉換成數字信號，然后由高速處理器進行數據處理和分析。

• 計算與分析： 根據預設的算法，測試儀會計算出各項性能指標，例如：

• 合閘/分閘時間： 從操作指令發出到觸頭完全合上/分開的時間。

• 同期性： 多觸頭開關各觸頭動作時間的一致性。

• 彈跳時間與幅值： 觸頭在合閘或分閘過程中可能出現的彈跳現象的時間和幅度。

• 觸頭行程： 觸頭從合閘位置到分閘位置或反之的移動距離。

• 開距： 分閘后觸頭之間的距離。

• 速度： 觸頭在不同行程階段的平均速度和最大速度。

• 操作線圈電流波形： 記錄線圈電流的變化，用于分析操作機構的健康狀況。

• 結果顯示與存儲： 測試結果通常會以數字、波形圖或曲線圖的形式顯示在測試儀的屏幕上，并可以存儲、打印或?qū)С龅接?jì)算機進行進一步分析和管理。
