在電力系統，特別是高壓輸電和配電領域，安全是永恒的主題。當需要進行線路檢修、并網操作或新站投運時，確保兩路電源的相位絕對正確是防止 catastrophic 短路事故的關鍵。無線高壓核相儀 便是守護這一安全的“電子哨兵”。為了幫助電力工作者和技術愛好者深入理解這一重要設備，本文將對其中涉及的核心名詞進行系統性的解釋。

一、 設備基本概念

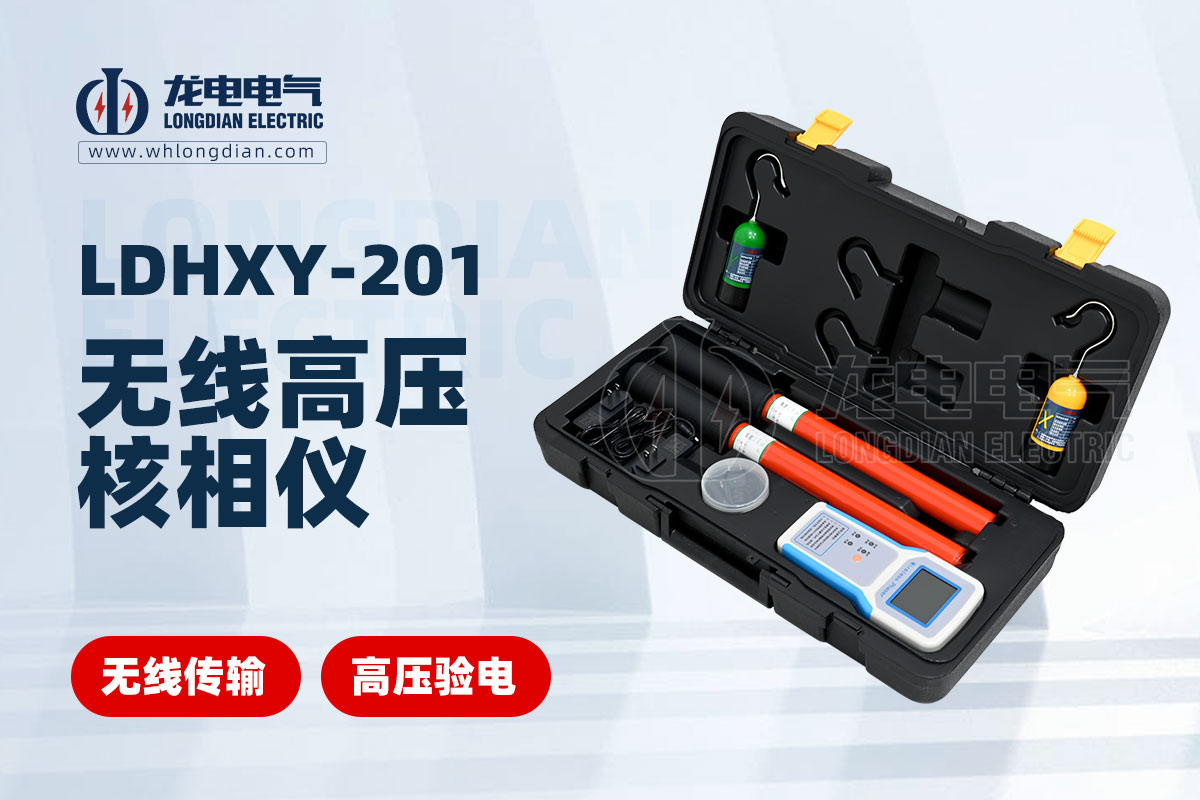

◆ 無線高壓核相儀

解釋：一種用于檢測高壓電力線路（通常指1kV及以上電壓等級）中，兩個獨立電路或電源之間電壓相位是否相同的便攜式儀器。其特點是采用無線傳輸技術（如無線電、4G/5G），使操作人員無需物理連接導線即可在安全距離內完成核相工作。

◆ 核相

解釋：也稱“相位核對”，指通過技術手段驗證兩個交流電源的A、B、C三相在相位、相序上是否一一對應的操作過程。其根本目的是確保在合環或并網時，對應相位的電壓瞬時值保持一致。

◆ 相位差

同相：相位差接近0°，表示兩個被測點電壓變化步調完全一致，是安全并聯的條件。

異相：相位差通常為120°或240°，表示兩個被測點電壓不同步，嚴禁連接。

解釋：兩個同頻率交流電信號之間相位的差值。在核相中，這是判斷結果的關鍵指標。

二、 核心工作原理與組件名詞

◆ 發射器

解釋：無線核相儀的兩個主要探頭之一。它通常首先接觸一個參考電源的相線，負責采集該相的電壓頻率和相位角信息，并通過無線信號將數據發送出去。

◆ 接收器

解釋：無線核相儀的另一個主要探頭，也是主顯示單元。它接觸待核對的另一個電源的相線，采集其相位信息，同時接收來自發射器的信號。內部處理器對兩者進行比較，并將結果（同相/異相）顯示在屏幕上。

◆ 無線同步技術

解釋：實現無線核相的核心技術。它確保了發射器和接收器采集的相位信息在時間上是同步的，從而能進行精確的相位差計算。常見的包括射頻同步、GPS/北斗衛星同步等。

◆ 主機/顯示器

解釋：通常是接收器的一部分，用于直觀顯示核相結果。現代核相儀多采用液晶屏，以數字、角度、圖形及聲光報警（如綠燈/蜂鳴聲代表同相，紅燈/斷續聲代表異相）等多種方式呈現。

三、 關鍵功能與性能參數

◆ 電壓等級

解釋：核相儀所能安全、準確測量的電壓范圍，例如10kV、35kV、110kV、220kV等。必須嚴格按照儀器的額定電壓等級使用，絕不允許超限。

◆ 驗電功能

解釋：許多無線高壓核相儀集成的附加功能。在核相之前，可以先用探頭靠近導線，通過聲音或燈光提示來判斷線路是否帶電，是重要的安全前置檢查步驟。

◆ 自檢功能

解釋：儀器自身的一種診斷功能。操作人員可以在已知的同源電源上（例如同一插座的零火線）測試核相儀，如果儀器正確顯示“同相”，則證明其工作狀態正常，提高了核相結果的可靠性。

◆ 絕緣桿

解釋：連接在發射器和接收器下端的可伸縮絕緣操作桿。它由高性能絕緣材料制成，能為操作人員提供足夠的安全距離和電氣隔離，是操作高壓核相儀必不可少的安全工器具。其長度必須與被測電壓等級相匹配。

四、 安全與標準術語

◆ 安全工器具

解釋：指在從事電氣工作時，為防止觸電、灼傷、墜落等事故而使用的工具和器具。無線高壓核相儀及其絕緣桿都屬于此類，必須定期進行預防性試驗，確保其絕緣性能合格。

◆ 并網

解釋：將發電機、變電站或局部電網連接到主電網的操作。核相是并網前最重要的檢查步驟之一，錯誤的并網會導致電網沖擊甚至瓦解。

理解這些核心名詞，是正確、安全使用無線高壓核相儀的基礎。從“發射器”與“接收器”的協同工作，到對“相位差”的精確判斷，再到依賴“絕緣桿”保障人身安全，每一個環節都凝聚著電力安全的智慧。掌握這些術語，不僅能幫助操作人員更好地運用設備，更能從根本上提升對電力安全操作規程的認知，為電網的穩定運行保駕護航。
