繼電保護裝置負責在電力設備出現短路、過載、接地等異常時，迅速發出跳閘指令，切除故障部分，防止事故擴大。然而，再先進的繼電保護裝置，也需要定期測試與校驗，以確保其動作準確、可靠。否則，一旦保護失靈，可能引發設備燒毀、停電甚至大面積電網事故。

繼電保護測試的目的

◆ 驗證動作正確性 測試可驗證繼電保護裝置在各種故障條件下能否準確動作，包括動作時間、動作值、返回值、延時特性等，確保其邏輯符合設計要求。

◆發現潛在隱患 長期運行中，繼電保護裝置可能因環境變化、元件老化、參數漂移或二次回路接線松動而導致保護失準。通過定期測試，可以提前發現并消除這些隱患。

◆保證系統選擇性與靈敏度 繼電保護裝置之間存在配合關系。測試可確保上下級保護協調、動作靈敏、返回可靠，不誤動、不拒動。

◆符合電力運維標準要求 國家電網及發電企業均規定：繼電保護裝置必須定期進行現場校驗與綜合測試，確保設備在檢修、投運及大修后均符合規范。

繼電保護裝置測試的主要內容

◆ 動作電流與電壓整定驗證 測試保護裝置的定值是否符合設計要求，如過流保護、電壓保護、差動保護、距離保護等。

◆ 動作時間與延時特性 驗證延時元件的時間誤差是否在允許范圍內。

◆ 邏輯與跳閘功能檢查 模擬各種故障條件，檢查保護動作邏輯與跳閘出口信號是否正確。

◆ 二次回路檢查 確保二次接線正確、導通良好，無誤接、斷線、接地等問題。

◆ 通信與遠程監控聯調 對具備智能化功能的繼電保護裝置，還需檢測其與后臺監控系統（如調度自動化系統）的通信與數據準確性。

為什么測試尤為重要？

◆ 一旦保護拒動，設備可能嚴重?fù)p壞。
比如變壓器短路后保護不動作，將導致線圈燒毀、油箱爆炸等惡性事故。

◆ 保護誤動作同樣危險。
若無故跳閘，可能導致大面積停電或影響重要負荷供電。

◆ 電力系統的復雜性與負荷變化性
隨著新能源接入、自動化程度提高，繼電保護裝置的邏輯愈加復雜，測試成為驗證系統可靠性的唯一有效手段。

繼電保護測試儀的作用

繼電保護裝置的測試離不開繼電保護測試儀。該設備可輸出多相電流與電壓，模擬各種電力故障條件，精確測試裝置的動作性能。

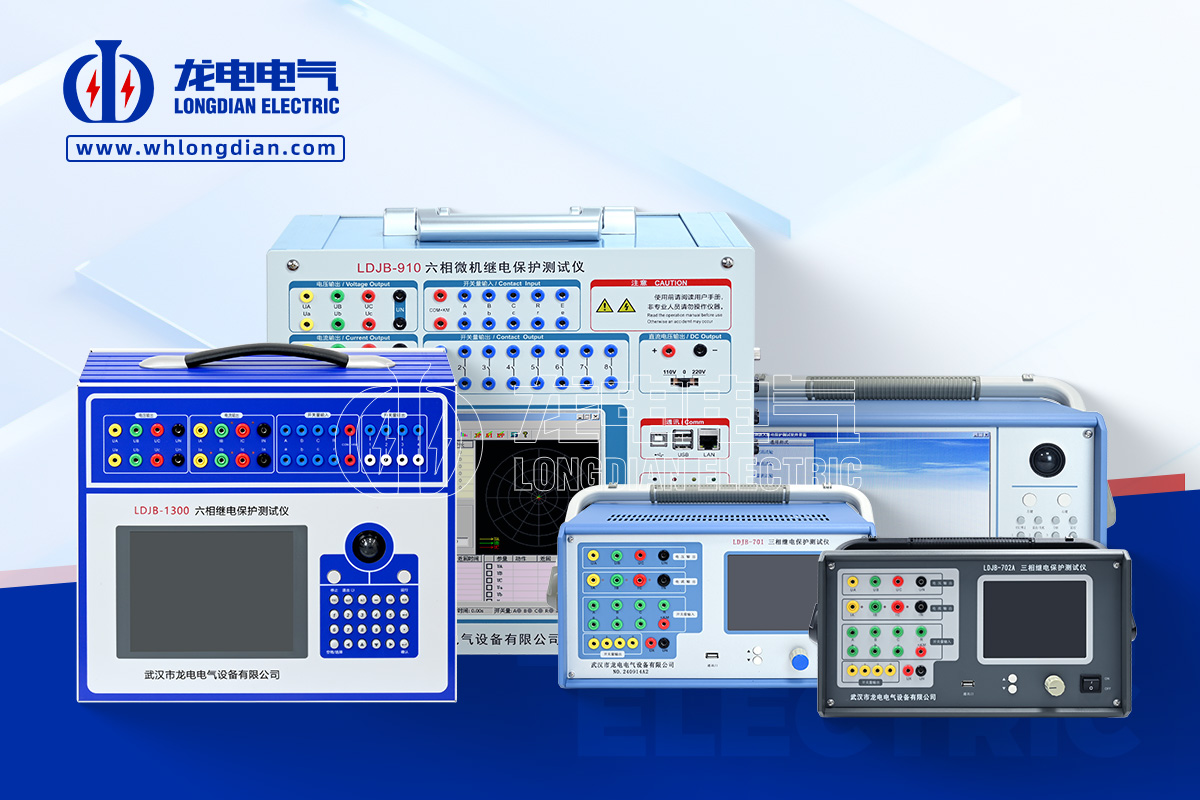

武漢龍電電氣生產的 LDJB系列微機繼電保護測試儀，具備以下優勢：

◆ 六相電壓、六相電流獨立輸出，支持各類保護測試；

◆ 一體化觸屏設計，操作直觀；

◆ 內置自動測試模塊，可快速生成報告；

◆ 支持國網標準通訊協議，數據可上傳管理系統；

◆ 適用于變電站、發電廠、檢修單位及科研院所。

繼電保護裝置的可靠性關系到整個電力系統的安全與穩定。定期開展保護測試，不僅是行業標準要求，更是電力運維安全管理的核心環節。通過使用專業的繼電保護測試儀，可以大大提高檢測效率與準確性，為電網安全運行保駕護航。
